Geoteknik Mühendisliğinde Zemin Testi: Yöntemler, Ekipmanlar ve Uygulama

Zemin testi güvenilir geoteknik mühendisliğinin temelidir çünkü toprağın mukavemeti, sıkıştırılabilirliği, geçirgenliği ve değişkenliği temel performansını, oturmayı, şev stabilitesini ve inşaat güvenliğini doğrudan etkiler. Etkili zemin araştırması, mühendislerin uygun saha ve laboratuvar testlerini birleştirmesini, gerekli mühendislik parametrelerine uygun ekipmanı seçmesini ve test sonuçlarını gerçek saha koşulları bağlamında yorumlamasını gerektirir.

Bu makale inşaattan önce zemin testinin neden gerekli olduğunu açıklıyor, ana jeoteknik test yöntemlerini gözden geçiriyor, uygun test ekipmanının nasıl seçileceğini tartışıyor ve mühendislerin test sonuçlarını pratik temel ve inşaat kararlarına nasıl dönüştürdüğünü inceliyor.

İnşaat Öncesi Zemin Testi Neden Önemlidir?

Zeminin mühendislik davranışını anlamak

Toprak jeolojik süreçler, hava koşulları, taşınma ve çökelme yoluyla oluşan doğal bir malzemedir. Üretilen malzemelerin aksine, parçacık boyutu, mineral bileşimi, yeraltı suyu koşulları, stres geçmişi ve çökelme ortamındaki değişiklikler nedeniyle özellikleri kısa mesafelerde önemli ölçüde değişebilir. Sadece birkaç metre arayla açılan iki sondaj farklı zemin katmanlarıyla karşılaşabilir ve tek bir katman hem nispeten yoğun hem de gevşek bölgeler içerebilir.

Geoteknik mühendisleri için zemin tipinin belirlenmesi yalnızca ilk adımdır. Daha önemli olan görev, inşaat ve hizmet sırasında beklenen yükler ve çevre koşulları altında toprağın nasıl davranacağının belirlenmesidir. Bir temel, yapısal yükleri, kabul edilemez mesnet hasarına, toplam oturmaya veya farklı oturmaya neden olmadan zemine aktarmalıdır. Kazılar sağlam kalmalı, setler kaymaya karşı dayanıklı olmalı ve sıkıştırılmış dolgular belirtilen mühendislik performansını sağlamalıdır.

Toprak testi bu riskleri değerlendirmek için gereken kanıtları sağlar. Projeye bağlı olarak mühendisler doğal su içeriğini, parçacık boyutu dağılımını, Atterberg limitlerini, kuru yoğunluğu, kayma mukavemetini, konsolidasyon özelliklerini ve yerinde direnci araştırabilir. Her parametre farklı bir mühendislik sorusunu yanıtlıyor; Hiçbir test tek başına bir toprak tabakasının davranışını tam olarak tanımlayamaz.

Toprak özelliklerini proje riskleriyle ilişkilendirmek

Test sonuçları spesifik tasarım kararlarına bağlandığında toprak testinin pratik değeri daha da netleşir. Örneğin yüksek sıkıştırılabilirlik, bir temelin nihai taşıma direnci yeterli olsa bile önemli ölçüde oturma yaşayacağının göstergesi olabilir. Yumuşak kildeki drenajsız kesme dayanımının düşük olması kazı stabilitesini ve inşaat sırasını etkileyebilir. Gevşek taneli toprak, yoğunluğun, yeraltı suyunun ve yükleme altında deformasyona duyarlılığın daha yakından değerlendirilmesini gerektirebilir.

Bu ilişkiler doğrudan bire bir dönüşümler değildir. Mühendisler, hesaplamalarda ölçülen bir değeri kullanmadan önce toprak profilini, stres koşullarını, drenajı, yükleme geçmişini, test yöntemini ve uygulanabilir tasarım çerçevesini dikkate almalıdır.

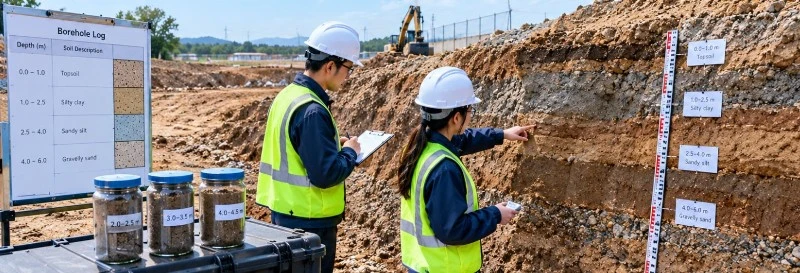

Saha araştırması, mühendislerin temelleri seçmeden veya hafriyat işlerini planlamadan önce zemin profilini oluşturmasına yardımcı olur. Bireysel toprak katmanlarının konumu ve sürekliliği, bir numunenin ölçülen özellikleri kadar önemli olabilir.

Temsili örnekleme ve araştırma derinliği neden önemlidir?

Bir laboratuvar sonucu yalnızca test edilen malzemenin mühendislik problemiyle ilgili zemini makul ölçüde temsil etmesi durumunda faydalıdır. Bozulmuş numuneler sınıflandırma, nem içeriği belirleme ve belirli indeks testleri için uygun olabilir ancak toprağın doğal yapısına bağlı testler için gereken her özelliği güvenilir bir şekilde koruyamazlar. Konsolidasyon ve bazı dayanım araştırmaları, numunelerin minimum düzeyde bozulmayla dikkatlice toplanmasını gerektirebilir.

Araştırma derinliği aynı zamanda mühendislik muhakemesini de gerektirir. Araştırma, görünürde yetkin bir yüzey tabakasının altındaki daha zayıf katmanlar da dahil olmak üzere, temel performansını etkileyebilecek toprak katmanlarını karakterize edecek kadar genişletilmelidir. Yeraltı suyu gözlemleri, ölçümün koşullarını ve zamanlamasını hesaba katmalıdır; tek bir okuma mevsimsel dalgalanmaları veya tünemiş suyu yakalayamayabilir.

Değişken zemin içeren projeler için mühendisler tek bir izole ölçüme güvenmek yerine sondaj kayıtlarını, numune alma kayıtlarını, saha testi sonuçlarını ve laboratuvar verilerini karşılaştırmalıdır. Bu entegre yaklaşım, yalnızca numune alma noktasında mevcut olan bir toprak profiline göre tasarım yapma riskini azaltır.

Geoteknik Mühendisliğinde Temel Zemin Testi Türleri Nelerdir?

Laboratuvar toprak sınıflandırması ve indeks testleri

Laboratuvar sınıflandırma testleri toprağın temel bir tanımını oluşturur ve mühendislerin hangi ileri araştırmaların gerekli olduğunu belirlemesine yardımcı olur. Doğal su içeriği, su ile toprak katı maddeleri arasındaki ilişkiyi kütle olarak gösterir. Parçacık boyutu analizi tane boyutlarının dağılımını tanımlarken, Atterberg limitleri ince taneli zeminlerin kıvamını ve plastisitesini karakterize etmeye yardımcı olur. Bu sonuçlar hep birlikte zemin sınıflandırmasını desteklemekte ve olası mühendislik davranışlarını değerlendirmek için bağlam sağlamaktadır.

Sıkıştırma testi, belirli bir sıkıştırma çabası altında nem içeriği ile kuru yoğunluk arasındaki ilişkiyi kurar. Ortaya çıkan nem-yoğunluk ilişkisi, tarla sıkıştırma hedeflerinin tanımlanmasına yardımcı olur. Saha yoğunluk testiyle karıştırılmamalıdır: laboratuvar testi bir referans oluştururken, saha ölçümleri fiilen yerleştirilen ve sıkıştırılan malzemeyi değerlendirir.

Laboratuvar mukavemeti ve sıkıştırılabilirlik testleri

Proje sınıflandırmadan fazlasını gerektirdiğinde mühendisler toprağın strese nasıl tepki verdiğini araştırmak için mekanik testler kullanır. Doğrudan kesme testi, belirtilen normal yükleme ve drenaj koşulları altında tanımlanmış bir kesme düzlemi boyunca direnci değerlendirir. Üç eksenli test, mühendislerin, test prosedürüne bağlı olarak kontrollü sınırlama basıncı ve farklı drenaj koşulları altında toprağın tepkisini araştırmasına olanak tanır. Bu yöntemler farklı kanıt biçimleri sağlar ve toprak tipine ve tasarım sorusuna göre seçilmelidir.

Konsolidasyon testi, dikey efektif gerilim değişiklikleri olarak hacim değişimini ve zamana bağlı oturmayı inceler. Sonuçlar sıkıştırılabilir ince daneli zeminlerde oturmanın büyüklüğünü ve oranını tahmin etmeye yardımcı olabilir. Test yorumunda numune bozulması, gerilim geçmişi, drenaj yolu ve laboratuvar yükleme sırasının saha problemini yeterince temsil edip etmediği dikkate alınmalıdır.

Toprak Test Cihazlarıkategorisi, çeşitli jeoteknik laboratuvar ve saha araştırmalarında kullanılan ekipmanı kapsar. Bir laboratuvar planlarken mühendisler öncelikle gerekli testleri ve uygulanabilir prosedürleri tanımlamalı, ardından bunları tutarlı bir şekilde gerçekleştirmek için gereken ekipmanı, aksesuarları, numune hazırlama araçlarını ve ölçüm yeteneklerini tanımlamalıdır.

Zemin koşulları için yerinde testler

Saha testleri, doğal ortamındaki toprak hakkında bilgi sağlar ve numune alma ve numune bozulmasıyla ilgili sınırlamaların giderilmesine yardımcı olabilir. Standart Penetrasyon Testi (SPT), bir numune alıcının belirli bir prosedür kapsamında penetrasyon direncini ölçer ve sondaj araştırmalarında yaygın olarak kullanılır. Sonuçları ekipman konfigürasyonundan, çekiç enerji aktarımından, delme koşullarından, sondaj deliği çapından ve aşırı yük geriliminden etkilenir. Bu nedenle, ayarlanmamış darbe sayısını evrensel bir toprak özelliği olarak ele almak yerine düzeltmeler ve korelasyonlar dikkatli bir şekilde uygulanmalıdır.

Diğer yerinde yöntemler farklı amaçlara hizmet eder. Dinamik sondaj, penetrasyon direnci profilleri sağlarken, Marchetti düz dilatometre testi toprak sertliğinin, yerinde gerilime bağlı davranışın ve yorumlanan diğer parametrelerin değerlendirilmesine yardımcı olabilir. Bir saha presiyometre testi, bir sondaj deliği içindeki bir sondanın genişlemesine zeminin tepkisini değerlendirir. Bu yöntemler aynı özellikleri ölçmez ve bunların yorumları, kullanılan yönteme özgü prosedürlere ve korelasyonlara bağlıdır.

Örneğin, Tianpeng'inZemin Araştırma Makinesi SPT‑CSPT ve dinamik problama uygulamaları için tasarlanmıştır. Araştırma programının desteklenen saha yöntemlerini gerektirdiği ve saha koşullarının ekipman konfigürasyonuna uygun olduğu durumlarda kullanımı en uygunudur. Bir makineyi belirtmeden önce gerekli penetrasyon yöntemlerini, çubuk ve örnekleyici düzenlemelerini, saha erişimini, zemin koşullarını ve geçerli test prosedürlerini doğrulayın.

Laboratuar ve saha testleri toprak davranışı hakkında tamamlayıcı kanıtlar sağlar. İyi organize edilmiş bir test programı, her ölçümü tanımlanmış bir mühendislik sorusuna bağlar.

Mühendisler Doğru Zemin Test Ekipmanını Nasıl Seçer?

Gerekli mühendislik parametreleriyle başlayın

Ekipman seçimi proje spesifikasyonuyla ve test sonuçlarının desteklemesi gereken kararlarla başlamalıdır. Yumuşak kildeki oturmayı araştıran bir laboratuvar, geniş bir geliştirme sahasında penetrasyon testi gerçekleştiren bir saha ekibinden farklı yeteneklere ihtiyaç duyacaktır. Gerekli parametreleri tanımlamadan önce ekipmanın satın alınması, test kapsamında boşluklara, gereksiz tekrarlara veya projenin prosedürlerini karşılayamayan cihazlara yol açabilir.

Mühendisler sahada beklenen toprak türlerini, tasarım için gerekli parametreleri, gerekli test standartlarını ve öngörülen test iş yükünü tanımlamalıdır. Ayrıca testlerin kalıcı bir laboratuvarda mı, geçici bir saha laboratuvarında mı yoksa doğrudan sahada mı gerçekleştirileceğini belirlemelidirler. Alan, güç kaynağı, çevresel koşullar, operatör eğitimi, numune verimi ve bakım erişiminin tümü bir sistemin pratik uygunluğunu etkileyebilir.

Ekipman kapasitesini test gereksinimleriyle eşleştirin

Ekipman gerekli yöntemi, ölçüm aralığını, çözünürlüğü ve numune boyutlarını desteklemelidir. Mekanik testler için mühendisler, yükleme sisteminin ve ölçüm cihazlarının öngörülen yük ve deformasyon aralığına uygun olduğunu doğrulamalıdır. Saha ekipmanı için taşıma boyutları, saha hareketliliği, kurulum gereklilikleri ve çubuklar, numune alıcılar veya problarla uyumluluk da aynı derecede önemli olabilir.

Teklifleri ve teknik belgeleri karşılaştırırken aşağıdaki kontrol listesi kullanılabilir.

Bir saha araştırma programı için, ekipmanın belirtilen yetenekleri, yalnızca geniş bir ürün tanımına dayanmak yerine, planlanan yöntemlerle kontrol edilmelidir. Tianpeng'in Toprak Test Cihazları serisi, ilgili test kategorilerinin gözden geçirilmesi için bir başlangıç ​​noktası sağlar. Nihai seçim, söz konusu cihazın ayrıntılı spesifikasyonlarına ve projenin test gereksinimlerine dayanmalıdır.

Kalite güvencesini, dokümantasyonu ve uyumluluğu değerlendirin

Uygun bir cihaz, güvenilir bir test sisteminin yalnızca bir parçasıdır. Laboratuvarların ayrıca belgelendirilmiş prosedürlere, eğitimli operatörlere, uygulanabilir olduğunda uygun referans malzemelerine, ekipman kontrollerine, kalibrasyon düzenlemelerine ve her sonucu numuneye veya saha konumuna bağlayan kayıtlara ihtiyacı vardır. Bu kontroller, beklenmeyen bir sonucun gerçek zemin değişkenliğini, numune bozulmasını, operatör hatasını veya bir ekipman problemini yansıtıp yansıtmadığının belirlenmesine yardımcı olur.

Avrupa pazarları için ekipman tedarik ederken alıcılar aynı zamanda ürün uygunluk gerekliliklerinin kapsamını da anlamalıdır. Avrupa Komisyonu yetkilisiCE işaretleme kılavuzuCE işaretinin yalnızca ilgili AB mevzuatı kapsamındaki ürün kategorileri için geçerli olduğunu açıklamaktadır. Bu evrensel bir kalite sertifikası değildir ve her toprak test cihazı mutlaka bunu gerektirmez. Alıcılar ilgili mevzuatı doğrulamalı ve spesifik ürün için uygun belgeleri talep etmelidir.

Temel Tasarımı ve İnşaatında Zemin Testi Sonuçları Nasıl Kullanılır?

Ölçülen özellikleri mühendislik parametrelerine çevirin

Ham ölçümler otomatik olarak tasarım değerleri değildir. Bir penetrasyon direnci, kesme testi sonucu veya konsolidasyon eğrisi uygun yöntem, varsayımlar ve tasarım çerçevesi kullanılarak yorumlanmalıdır. Mühendisler ölçülen verileri düzeltilmiş değerlerden, ampirik korelasyonlardan ve tasarım için benimsenen son parametrelerden ayırmalıdır.

Örneğin, oturma değerlendirmesi sıkışabilirlik, tabaka kalınlığı, gerilim artışı ve drenaj koşullarının tahminlerini gerektirebilir. Taşıma direnci değerlendirmesi toprak kuvvetinin, yeraltı suyunun, temel geometrisinin ve yüklemenin dikkate alınmasını gerektirir. Saha testlerinden elde edilen parametreleri tahmin etmek için korelasyonların kullanıldığı durumlarda, bunların uygulanabilirliği toprak tipine, yerel deneyime ve korelasyonun geliştirildiği koşullara göre gözden geçirilmelidir.

Tasarım raporu, karakteristik veya temsili parametrelerin seçiminin temelini açıklamalı, önemli belirsizlikleri tanımlamalı ve nerede ek incelemenin gerekli olabileceğini belirtmelidir. Tek bir ortalama değer, performansı yöneten zayıf bir katmanı veya yerel değişimi gizleyebilir.

İnşaat kalitesini kontrol etmek için test sonuçlarını kullanın

Zemin testleri tasarım sonrasında da devam etmektedir. Hafriyat çalışmaları sırasında saha yoğunluğu ve nem ölçümleri, belirlenen kabul kriterleri ve laboratuvar sıkıştırma referansıyla karşılaştırılabilir. Sıkıştırılmış katman gereklilikleri karşılayamazsa, yanıt otomatik olmaktan ziyade teşhis amaçlı olmalıdır: mühendisler nem durumunu, malzeme tutarlılığını, katman kalınlığını, sıkıştırma ekipmanını, geçiş sayısını ve ölçümün güvenilirliğini kontrol etmelidir.

Kabul aralığının dışındaki bir sonuç, toprağın çok ıslak veya çok kuru olduğunu, sıkıştırma çabasının yetersiz olduğunu veya malzemenin referans eğrisini oluşturmak için kullanılandan farklı olduğunu gösterebilir. Sebebi belirlemeden katmanın yeniden işlenmesi zaman kaybına neden olabilir ve altta yatan sorunu yine de çözümsüz bırakabilir.

Temel çalışmalarında beklenmeyen kazı koşullarının jeoteknik modelle karşılaştırılması gerekir. Açıkta kalan zemin inceleme kayıtlarından farklıysa sorumlu mühendis ek testlerin, tasarımın gözden geçirilmesinin veya revize edilmiş bir inşaat yönteminin gerekli olup olmadığını değerlendirmelidir. Test sonuçları, yalnızca projenin sonunda derlendiğinde değil, sahada zamanında karar alınmasını sağladığında çok faydalıdır.

İzlenebilir bir toprak testi iş akışı oluşturun

Güvenilir bir iş akışı, saha incelemesini, laboratuvar testlerini, yorumlamayı ve inşaat doğrulamasını birbirine bağlar. Her numunenin benzersiz bir tanımlaması olmalı ve derinlik, konum, numune alma yöntemi ve ilgili saha gözlemleri de dahil olmak üzere belgelenmiş bir kökene sahip olmalıdır. Laboratuvar kayıtları test prosedürünü, numune durumunu, ham ölçümleri, hesaplamaları ve öngörülen yöntemden sapmaları korumalıdır.

Sonuçlar daha sonra sondaj kayıtları, yeraltı suyu gözlemleri ve saha testi profilleriyle birlikte gözden geçirilmelidir. Bu karşılaştırma, mühendislerin tutarsızlıkları belirlemesine ve bunların doğal değişkenliği mi yoksa potansiyel bir test sorununu mu yansıttığına karar vermesine yardımcı olur. Tasarım varsayımlarının özellikle hassas olduğu durumlarda, hedefe yönelik bir takip araştırması, açık bir amacı olmayan rutin testlerin sayısını artırmaktan daha değerli olabilir.

Özet ve Öneriler

Geoteknik mühendisliğinde zemin testi sadece bir laboratuvar gerekliliği değildir; zeminin yükleme, kazı, yeraltı suyu değişimleri ve inşaat faaliyetlerine nasıl tepki vereceği konusundaki belirsizliği azaltmaya yönelik bir süreçtir. Sınıflandırma testleri temel toprak profilini oluşturur, mukavemet ve konsolidasyon testleri mekanik davranışı araştırır ve yerinde yöntemler saha koşulları altında tamamlayıcı kanıtlar sağlar.

En etkili test programı, alınması gereken mühendislik kararlarıyla başlar. Mühendisler gerekli parametreleri tanımlamalı, uygun test yöntemlerini seçmeli, temsili numune almalı ve ilgili prosedürleri ve ölçüm gerekliliklerini karşılayan ekipmanı seçmelidir. Ayrıca jeolojik model, yeraltı suyu koşulları ve gerçek inşaat gözlemlerinin yanı sıra izlenebilir kayıtlar tutmalı ve sonuçları yorumlamalıdırlar.

Proje ekipleri ve laboratuvarlar için pratik öncelik, her test, ölçtüğü parametre ve parametrenin desteklediği karar arasında net bir bağlantı kurmaktır. Bu yaklaşım, testleri daha verimli hale getirir, tasarım varsayımlarının savunulabilirliğini artırır ve güvenliği, yerleşimi veya inşaat kalitesini etkileyebilecek zemin koşullarının belirlenmesine yardımcı olur.

İlgili cihazlar hakkında daha fazla bilgi için Tianpeng'in Toprak Test Ekipmanı ve Malzeme Test Ekipmanı kategorilerini inceleyin.

Gelişmiş asfalt test ekipmanlarımız hakkında daha fazla ürün bilgisi, teknik özellikler veya uzman danışmanlığı için lütfen bugün şu adresten uzman ekibimizle iletişime geçin:www.testmould.net.

Sıkça Sorulan Sorular (SSS)

Geoteknik mühendisliğinde zemin testinin temel amacı nedir?

Temel amaç zemini karakterize etmek ve taşıma direncini, oturmayı, stabiliteyi, drenajı ve inşaat performansını değerlendirmek için gereken özellikleri belirlemektir. Spesifik testler projeye ve çözülmesi gereken belirsizliklere bağlıdır.

Temel inşaatından önce genellikle hangi toprak testleri gereklidir?

Ortak araştırmalar arasında toprak sınıflandırması, doğal su içeriği, parçacık boyutu analizi, Atterberg limitleri, saha penetrasyon testi, kesme mukavemeti testi ve konsolidasyon testi yer alabilir. Her proje her testi gerektirmez; Program zemin koşullarını, temel tipini, tasarım gerekliliklerini ve uygulanabilir spesifikasyonları yansıtmalıdır.

Laboratuvar toprak testi ile yerinde test arasındaki fark nedir?

Laboratuvar testleri, toplanan numuneleri kontrollü koşullar altında inceler ve belirli özelliklerin tanımlanmış stres ve drenaj koşullarıyla ölçülmesine olanak tanır. Yerinde test, zeminin yerinde tepkisini ölçer ve değişkenlik ve saha davranışı hakkında bilgi sağlayabilir. Bu iki yaklaşım birbirinin yerine geçebilir olmaktan ziyade tamamlayıcıdır.

Mühendisler toprak test ekipmanını nasıl seçmelidir?

Gerekli test yöntemi ve mühendislik parametreleriyle başlamalı, ardından ekipmanın ölçüm aralığını, çözünürlüğünü, numune veya saha uyumluluğunu, aksesuarları, çalışma koşullarını, dokümantasyonunu ve satış sonrası desteğini doğrulamalıdırlar. Uyumluluk ve kalibrasyon gereklilikleri de satın almadan önce kontrol edilmelidir.

Toprak testi sonuçları doğrudan temel tasarımı için kullanılabilir mi?

Her zaman değil. Ham ölçümlerin tasarım hesaplamalarını destekleyebilmeleri için genellikle düzeltmeler, yorumlamalar veya korelasyonlar gerekir. Mühendisler temsili tasarım parametrelerini seçerken örnekleme kalitesini, test koşullarını, toprak değişkenliğini, yeraltı suyunu, stres geçmişini ve uygulanabilir tasarım çerçevesini dikkate almalıdır.
