Tekerlek Takip Testi Tekerlek İzi Direncini Nasıl Değerlendirir?

Tekerlek izleme testi, yüklü bir tekerleğin kontrollü bir sıcaklıkta bir numuneye tekrar tekrar uygulanması ve sonuçta ortaya çıkan kalıcı deformasyonun ölçülmesi yoluyla asfalt karışımlarının tekerlek izi direncini değerlendirir. Ölçülen tekerlek izi derinliği ve deformasyon eğrisi, mühendislerin karışımları karşılaştırmasına, karışım tasarımındaki zayıflıkları belirlemesine ve bunların zorlu trafik koşullarına uygunluğunu değerlendirmesine yardımcı olur; ancak sonuçlar yalnızca numune hazırlama ve test koşulları uygun şekilde kontrol edildiğinde anlamlıdır.

Bu makale tekerlek izleme testlerinin nasıl çalıştığını, mühendislerin tekerlek izi derinliğini ve deformasyon oranlarını nasıl yorumladığını ve test sonuçlarının asfalt karışım tasarımı ve kalite kontrolünde nasıl kullanılacağını açıklamaktadır. Ayrıca yaygın test yaklaşımlarını karşılaştırır ve güvenilir, karşılaştırılabilir sonuçlar elde etmek için pratik öneriler sunar.

Asfalt Karışımlarında Tekerlek Takip Testi Neyi Ölçer?

Tekerlek izleme testi, bir asfalt karışımının belirli sıcaklık ve yükleme koşulları altında tekrarlanan tekerlek yüklemesine nasıl tepki verdiğini değerlendirir. Test, yalnızca malzemenin mukavemetini tek bir anda ölçmek yerine, tekerlek numunenin üzerinden tekrar tekrar geçtiğinde kalıcı deformasyonun nasıl biriktiğini inceler.

Bu ayrım önemlidir çünkü asfalt sıcaklığa duyarlı, viskoelastik bir malzemedir. Sürekli veya tekrarlanan yükleme altında, deformasyonun bir kısmı yük kaldırıldıktan sonra iyileşebilir, diğer kısmı ise kalıcı şekil değiştirme olarak kalabilir. Kaplamanın tekerlek yollarında kalıcı gerilim biriktiğinde tekerlek izi oluşumuna katkıda bulunur. Orta sıcaklıklarda yeterli performansı gösteren bir karışım, kaplama sıcaklıkları yükseldiğinde deformasyona karşı daha duyarlı hale gelebilir.

Tekrarlanan Tekerlek Yüklemesi Kaplama Deformasyonunu Nasıl Simüle Ediyor?

Bir tekerlek izleme aparatında, bir asfalt numunesi bir tutucuya yerleştirilir ve yüklü bir tekerleğin tekrarlanan geçişlerine maruz bırakılır. Test sıcaklığı, tekerlek yükü, hareket düzeni ve ölçüm prosedürü seçilen yöntemle tanımlanır. Bir yer değiştirme sensörü veya eşdeğer bir ölçüm sistemi, test ilerledikçe tekerlek izi gelişimini kaydeder.

Ortaya çıkan veriler, numunenin ne kadar hızlı deforme olduğunu ve deformasyon oranının nispeten sabit mi kaldığını yoksa yükleme devam ettikçe mi arttığını gösterir. Bu gözlemler mühendislerin, seçilen laboratuvar koşulları altında karışımın kalıcı deformasyona karşı direncini değerlendirmelerine yardımcı olur.

Tekerlek izleme testi gerçek trafiğin her özelliğini yansıtmaz. Gerçek kaplama davranışı aynı zamanda araç hızına, lastik basıncına, aks yüklerine, frenleme ve dönüş kuvvetlerine, katman kalınlığına, drenaja ve alttaki kaplamanın desteğine de bağlıdır. Bu nedenle testin, bir yolun tam hizmet ömrünün doğrudan tahmini yerine, kontrollü bir performans değerlendirmesi olarak anlaşılması en iyisidir.

Sıcaklık ve Numune Hazırlama Neden Önemlidir?

Sıcaklık tekerlek izi direncinde en etkili değişkenlerden biridir. Daha yüksek sıcaklıklarda asfalt bağlayıcı genellikle daha az sertleşir ve karışımda kalıcı deformasyon daha hızlı bir şekilde birikebilir. Bir sıcaklıkta gerçekleştirilen bir test, başka bir sıcaklıkta gerçekleştirilen bir testle otomatik olarak karşılaştırılamaz.

Numune hazırlığı da aynı derecede önemlidir. Hava boşluğu içeriği, agrega yönelimi, sıkıştırma yöntemi, numune kalınlığı ve yüzey durumu ölçülen tekerlek izi derinliğini etkileyebilir. İki numunenin yoğunluğu büyük ölçüde farklıysa, sonuçları karışım tasarımındaki farklılıkların yanı sıra hazırlamadaki farklılıkları da yansıtabilir.

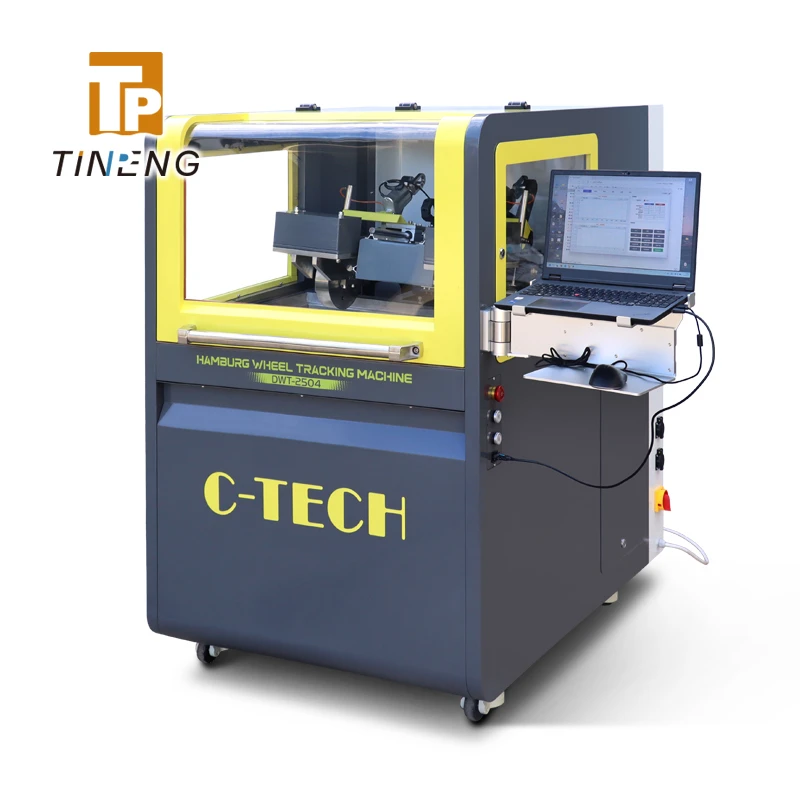

Tekerlek izleme aparatı kontrollü koşullar altında tekrarlı yükleme uygular ve kalıcı deformasyon gelişimini kaydeder. Anlamlı karşılaştırmalar için tutarlı numune hazırlama ve sıcaklık kontrolü çok önemlidir.

Tekerlek Takip Testi Sonuçları Nasıl Ölçülüyor ve Yorumlanıyor?

Tekerlek izleme sonuçları, tek bir başarılı veya başarısız numarası yerine deformasyon geçmişi olarak yorumlanmalıdır. Ölçülen tekerlek izi derinliği belirli bir aşamada birikmiş deformasyonu tanımlarken, deformasyon eğrisinin şekli yükleme devam ederken numunenin nasıl tepki verdiğini ortaya koyar.

Tekerlek İzi Derinliğini ve Deformasyon Eğrilerini Anlamak

Tekerlek izi derinliği, tekrarlanan tekerlek yüklemesi tarafından üretilen ölçülen çöküntüdür. Mühendisler, geçerli yönteme bağlı olarak, belirli sayıda geçişten veya belirli bir test süresinden sonra nihai tekerlek izi derinliğini karşılaştırabilirler. Eşdeğer test koşullarında daha küçük tekerlek izi derinliği genellikle deformasyona karşı daha iyi direnç gösterir.

Ancak nihai değer hikayenin tamamını anlatmaz. İki karışım, farklı oranlarda deformasyon geliştirirken benzer nihai tekerlek izi derinliklerine ulaşabilir. Biri başlangıçta hızlı bir şekilde deforme olabilir ve daha sonra stabil hale gelebilir, oysa diğeri daha tutarlı bir şekilde deformasyon biriktirmeye devam edebilir. Eğri, bu yanıtların ayırt edilmesine yardımcı olur ve daha ileri araştırmalara rehberlik edebilir.

Dinamik Stabilite ve Tekerlek İzi Oranı

Bazı tekerlek izleme prosedürleri, genellikle belirli bir aralıktaki tekerlek izi derinliği değişimi birimiyle ilişkili tekerlek geçişlerinin veya yükleme döngülerinin sayısı olarak ifade edilen dinamik stabiliteyi rapor eder. İlgili yönteme göre, daha yüksek bir dinamik stabilite değeri genellikle bu aralık sırasında daha yavaş deformasyona işaret eder.

Kesin hesaplama, aralık, birimler ve raporlama gereklilikleri test prosedürüne bağlıdır. Mühendisler, her tekerlek takip makinesinin dinamik stabiliteyi aynı şekilde hesapladığını varsaymamalıdır. Bazı yöntemler belirli sayıda geçişte tekerlek izi derinliğini vurgularken diğerleri deformasyon oranlarını veya ek eğri parametrelerini kullanır.

Örneğin, Tianpeng'in web sitesindeki TPCT‑5A ürün bilgisinde, 230 ± 10 mm yer değiştirme mesafesi, dakikada 42 ± 1 devir hız ve 0,7 ± 0,05 MPa nominal temas basıncı ile pistonlu tekerlek testi açıklanmaktadır. Bunlar modele özgü parametrelerdir ve her tekerlek izleme testi için evrensel gereksinimler değildir. Uygulanabilir yöntem ve gerçek cihaz konfigürasyonu, sonuçların nasıl hesaplanacağını ve raporlanacağını belirlemelidir.

Anahtar Tekerlek Takip Göstergelerinin Karşılaştırılması

Temel kural basittir: Benzeri benzerle karşılaştırın. Sayısal bir sonuca her zaman test yöntemi, sıcaklık, numune hazırlama ayrıntıları, yükleme koşulları ve sonucun değerlendirildiği nokta eşlik etmelidir.

Hangi Tekerlek Takip Yöntemleri Kullanılıyor ve Nasıl Farklılaşıyor?

Tekerlek takibi tek bir evrensel prosedür değildir. Farklı yöntemler, farklı ekipman konfigürasyonlarını, numune düzenlemelerini, test ortamlarını ve raporlama göstergelerini kullanır. Mühendisler proje spesifikasyonuna ve araştırılan performans sorusuna göre bir yöntem seçmelidir.

EN 12697‑22 Tekerlek Takip Testi

Avrupa yöntemiEN 12697‑22:2020+A1:2023, Bitümlü karışımlar - Test yöntemleri - Bölüm 22: Tekerlek takibibitümlü malzemelerin yük altında deformasyona duyarlılığının değerlendirilmesine yönelik prosedürleri açıklar. Seçilen konfigürasyona bağlı olarak numune koşullandırma ve test düzenlemeleriyle birlikte küçük, büyük ve ekstra büyük cihaz yaklaşımlarını içerir.

Mühendisler numuneleri hazırlamadan önce geçerli cihaz kategorisini ve prosedürünü belirlemelidir. Numune boyutları, iklimlendirme ortamı, test sıcaklığı, tekerlek hareketi ve raporlama gereklilikleri ilgili yönteme ve proje spesifikasyonuna uygun olmalıdır. Her iki testte de hareketli bir tekerlek kullanıldığı için, bir konfigürasyondan elde edilen sonuç diğerinden elde edilen bir sonuçla doğrudan değiştirilebilir olarak değerlendirilmemelidir.

Tianpeng, asfalt karışım testi için tekerlek izleme aparatı sağlıyor. Bir cihaz seçerken laboratuvarlar, belirli modelin hangi test prosedürünü desteklediğini ve numune tutucusunun, yükleme düzeninin, sıcaklık kontrolünün ve ölçüm aralığının gerekli yöntemi karşılayıp karşılamadığını doğrulamalıdır.

Hamburg Tekerlek Takip Testi

Hamburg tekerlek izleme testi, sıcaklık kontrollü su ortamında tekrarlanan yüklemeler altında asfalt karışımının deformasyonunu değerlendirir. Bu yöntem, tekerlek izi oluşumuna ek olarak, test koşulları ve karışım özellikleri bu mekanizmayı uygun hale getirdiğinde, soyulma da dahil olmak üzere nemle ilişkili hasarlara karşı duyarlılığın araştırılmasına yardımcı olabilir.

Hamburg deformasyon eğrisi, neme bağlı hasarın gelişimiyle bağlantılı olarak eğimde bir değişiklik gösterebilir. Uygulanabilir prosedürle tanımlandığı yerde sıyırma bükülme noktası, karışımın davranışı hakkında ek kanıt sağlayabilir. Bununla birlikte, belirli bir başarısızlık mekanizmasının kesin kanıtı olarak tek başına yorumlanmamalıdır.

AASHTO T 324Yöntem, Hamburg tekerlek izleme testiyle ilişkilidir. Laboratuvarlar kesin prosedür, şartlandırma, test süresi ve raporlama kriterleri için mevcut standart ve proje gereksinimlerine başvurmalıdır. Su bazlı Hamburg testinin sonuçları, farklı test ortamları hesaba katılmadan kuru tekerlek izleme sonuçlarıyla doğrudan karşılaştırılmamalıdır.

Mühendislik Sorusu için Yöntem Seçmek

Mühendisler Tekerlek Takip Sonuçlarını Karışım Tasarımı ve Kalite Kontrolde Nasıl Kullanabilir?

Tekerlek izleme testinin pratik değeri, mühendislerin sonuçları tasarım kararlarına ve inşaat kalitesine nasıl bağladığıdır. Bir test raporu yalnızca karışımın belirli bir eşiği geçip geçmediğini belirtmemelidir. Ayrıca neyin test edildiğini ve bulguların amaçlanan uygulamayı destekleyip desteklemediğini açıklamak için yeterli bilgi sağlamalıdır.

Aday Asfalt Karışımlarının Karşılaştırılması

Karışım tasarımı sırasında mühendisler, kalıcı deformasyona karşı hangisinin daha iyi direnç gösterdiğini belirlemek için aday formülasyonları aynı belirtilen koşullar altında test edebilir. Karşılaştırma, agrega yapısının, bağlayıcı özelliklerinin ve hacimsel özelliklerin birleşik etkisinin değerlendirilmesine yardımcı olabilir.

Olumlu tekerlek izleme sonucuna sahip bir karışım, otomatik olarak en iyi genel kaplama karışımı değildir. Tekerlek izi direnci, yorulma direnci, çatlamaya karşı duyarlılık, dayanıklılık ve nem performansı gibi diğer ilgili performans gereksinimlerinin yanı sıra dikkate alınmalıdır. Bir özelliği diğerlerini dikkate almadan optimize etmek dengesiz bir tasarım ortaya çıkarabilir.

Üretim ve Saha Performansının Araştırılması

Bir üretim karışımı beklenmedik bir tekerlek izleme sonucu ürettiğinde, bir sonraki adım, sonucu hemen tek bir bileşene atfetmek yerine malzemeyi ve test kayıtlarını araştırmaktır. Mühendisler numunenin kaynağını, üretim partisini, bağlayıcı içeriğini, agrega sınıflandırmasını, hava boşluklarını, sıkıştırma geçmişini ve koşullandırma kayıtlarını incelemelidir.

Saha incelemeleri için, kaplama sıcaklığı, trafik yükü, gözlemlenen tekerlek izi geometrisi, katman kalınlığı ve drenaj koşullarının yanı sıra tekerlek izleme sonuçları da dikkate alınmalıdır. Laboratuvar numunesi iyi performans gösteriyor ancak kaplamada hala ciddi tekerlek izi oluşuyorsa olası açıklamalar arasında yetersiz saha sıkışması, asfaltın altındaki yapısal deformasyon, inşaat değişkenliği veya laboratuvar testiyle temsil edilmeyen yükleme koşulları yer alır.

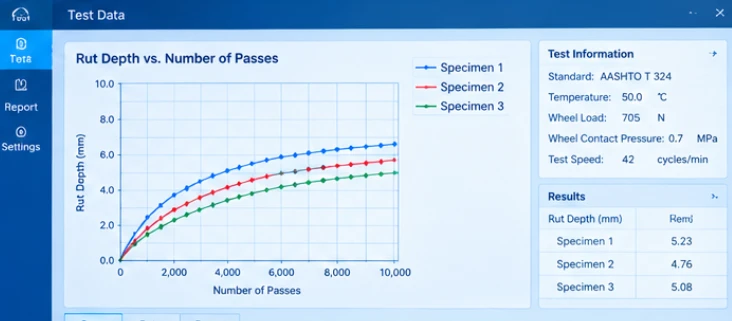

Deformasyon eğrisi mühendislerin test boyunca asfalt numunelerinin davranışlarını karşılaştırmasına yardımcı olur. Yararlı bir rapor, ölçülen sonuçların yanı sıra test koşullarını ve numune ayrıntılarını da içermelidir.

Güvenilir Bir Laboratuvar Test Prosedürü Oluşturma

Güvenilir karşılaştırmalar; tutarlı numune hazırlama, ölçüm sisteminin kalibrasyonu ve doğrulanması, kararlı sıcaklık kontrolü ve belgelenmiş test ayarları gerektirir. Laboratuvarlar tekerleği ve numune tutucuyu incelemeli, yer değiştirme ölçümlerinin doğru çalıştığını doğrulamalı ve testten önce numunenin güvenli bir şekilde konumlandırıldığını doğrulamalıdır.

Sonuç beklenmedik olduğunda veya proje kabul sınırına yakın olduğunda kopya numuneler önemlidir. Tekrarlanan sonuçlar önemli ölçüde farklılık gösteriyorsa laboratuvar, sonuca varmadan önce numune yoğunluğunu, boyutlarını, şartlandırmasını, yüzey hazırlığını ve ekipmanın çalışmasını incelemelidir. Olağandışı varyasyonları araştırmadan ortalamanın raporlanması, bir hazırlama veya ölçüm problemini gizleyebilir.

Laboratuvarlar aynı zamanda ürün uygunluğunu test uygunluğundan da ayırmalıdır. Avrupa pazarına sunulan ekipmanlar için Avrupa Komisyonu'nun yetkilisiCE işaretleme kılavuzuGeçerli AB mevzuatı kapsamındaki ürünler için CE işareti yükümlülüklerini açıklar. CE işareti, bir cihazın belirli bir tekerlek izleme yönteminin teknik gerekliliklerini karşılayıp karşılamadığının kontrol edilmesinin yerine geçmez.

Özet ve Öneriler

Tekerlek izleme testi, tekrarlanan tekerlek yüklemesi altında kalıcı deformasyonu ölçerek asfalt karışımlarının tekerlek izi direncini değerlendirmenin kontrollü bir yolunu sağlar. Tekerlek izi derinliği, deformasyon oranı, geçerli olduğu durumlarda dinamik stabilite ve genel deformasyon eğrisinin her biri faydalı bilgiler sağlar ancak hiçbiri ilgili test koşulları olmadan yorumlanmamalıdır.

Güvenilir kararlar için mühendisler projenin gerektirdiği yöntemi seçmeli, numuneleri tutarlı bir şekilde hazırlamalı, sıcaklık ve yükleme koşullarını korumalı ve test prosedürünün tamamını belgelendirmelidir. Ayrıca göstergeler eşdeğermiş gibi farklı yöntemlerden elde edilen sonuçları karşılaştırmaktan da kaçınmalıdırlar. En önemlisi, tekerlek izleme sonuçları, karışım tasarımını, saha sıkışmasını, trafiği, nemi ve kaplama yapısını dikkate alan mühendislik kararını desteklemeli, değiştirmemelidir.

Tianpeng'inAsfalt Test Cihazlarıkategorisi asfalt test seçeneklerini inceleyen laboratuvarlar için bir başlangıç ​​noktası sağlar. Satın almadan önce amaçlanan uygulama için gerekli standardı, numune boyutlarını, sıcaklık aralığını, yükleme yapılandırmasını, veri kayıt özelliğini ve satış sonrası desteği doğrulayın.

Gelişmiş asfalt test ekipmanlarımız hakkında daha fazla ürün bilgisi, teknik özellikler veya uzman danışmanlığı için lütfen bugün şu adresten uzman ekibimizle iletişime geçin:Zhuozhou Tianpeng.

Sıkça Sorulan Sorular (SSS)

1. Tekerlek izleme testi mühendislere asfalt hakkında ne anlatır?

Bir asfalt numunesinin belirli koşullarda tekrarlanan tekerlek yüklemesi altında nasıl kalıcı deformasyon biriktirdiğini gösterir. Mühendisler, karışımları karşılaştırmak ve tekerlek izi oluşumuna yatkınlığı değerlendirmek için elde edilen tekerlek izi derinliğini ve deformasyon eğrisini kullanır.

2. Daha küçük tekerlek izi derinliği her zaman daha iyi bir asfalt karışımı anlamına mı gelir?

Test koşulları eşdeğer olduğunda daha küçük tekerlek izi derinliği genellikle deformasyona karşı daha iyi direnç gösterir. Karışımın her performans kategorisinde üstün olduğunu kanıtlamaz çünkü çatlama direnci, nem performansı, dayanıklılık ve diğer gereklilikler de dikkate alınmalıdır.

3. Tekerlek izleme testinde dinamik stabilite nedir?

Bu göstergeyi kullanan yöntemlerde dinamik stabilite, belirli bir aralıktaki tekerlek izi derinliği değişiminin bir birimiyle ilişkili tekerlek geçişlerinin veya yükleme çevrimlerinin sayısını ifade eder. Daha yüksek bir değer genellikle tanımlanan test koşulları altında daha yavaş deformasyonu gösterir. Kesin hesaplama seçilen yöntemi takip etmelidir.

4. Geleneksel tekerlek takibi ile Hamburg testi arasındaki fark nedir?

Geleneksel tekerlek izleme prosedürleri genellikle, yönteme bağlı olarak genellikle klimalı numunelerle, belirli yükleme ve sıcaklık koşulları altında deformasyonu değerlendirir. Hamburg testi, sıcaklık kontrollü bir su ortamı kullanır ve hem deformasyon hem de neme bağlı hasara duyarlılık hakkında bilgi sağlayabilir. Sonuçlar doğrudan değiştirilemez.

5. Tekerlek izleme sonuçları bir yolun tam hizmet ömrünü tahmin edebilir mi?

Hayır. Test, kaplama ömrünün kesin bir tahminini değil, kontrollü laboratuvar koşulları altında karşılaştırmalı performans kanıtı sağlar. Gerçek performans aynı zamanda trafiğe, iklime, saha sıkışmasına, kaldırım yapısına, drenaja, inşaat kalitesine ve bakıma da bağlıdır.
